Menambahkan Atribut pada Peta Menggunakan ArcGIS (Tutorial ArcGIS 5)

1. Buka peta yang akan ditambahkan atribut baru.

Gambar 1. Menampilkan Peta

2. Klik kanan layer kemudian pilih Open Attribute Table.

Gambar 2. Mimilih menu Open Attribute Table

3. Pilih Table Options kemudian pilih Add Field...

Gambar 3. memilih menu Add Field...

4. Masukan nilai pada field Name, Type dan Field Properties. (Type merupakan tipe data, contoh integer untuk data yang dapat dlakukan operasi  tambah, kurang, kali dan seterusnya)

Gambar 4. Mengisi form Add Field

5.  Pilih menu Start Editing. (Mode Start Editing diaktifkan agar kita dapat memberkan nilai pada atribut yang telah ditambahkan).

Gambar 5. Start Editing

6. Buka menu Add Field, caranya seperti langkah sebelumnya. Berikan nilai pada atribut yang telah kita buat (pada tutorial ini Jawa Tengah dan DI Yogyakarta) kemudian pilih OK.

Gambar 6. Memberikan nilai pada atribut baru

7. Atribut baru beserta nilainya sudah ditambahkan

Gambar 7. Atribut baru beserta nilainya telah ditambahkan

Trimakasih..

Read More

Digitasi Peta Menggunakan ArcGIS 10 (Tutorial ArcGIS 4)

Tutorial ArcGIS kali ini akan membahas bagaimana cara digitasi menggunakan ArcGIS. Sebelumnya digitasi digitasi itu sendiri artinya mengolah peta analog menjadi peta digital.

1. Buka peta yang akan didigitasi. Karena saya tidak mempuyai peta analog, maka saya juga menggunakan peta digital sebagai peta dasarnya.(Tutorial menampilkan peta digital: Menampilkan Peta beserta Label dari Shapefile)

Gambar 1. Menampilkan peta dasar

2. Buat shapefile baru dengan memilih menu Catalog disamping kanan kemudian klik kanan direktori Home-Document\ArcGIS atau dapat direktori yang diinginkan. Kemudian pilih New > Shapefile.

Gambar 2. Menambah shapefile kosong

3. Masukan nama shapefile (dalam tutorial ini Yogya Digitasi). Lalu setel  Geographic Coordinate Systems dengan memilih button Edit.

Gambar 3. Konfigurasi shapefile

4. Pilih Select. (penjelasnnya lanjutan langkah 3)

Gambar 4. Memberikan nilai sistem koordinat.

5. Pilih direktori Geographic Coordinate Systems > World > WGS 1984.prj. (penjelasnnya lanjutan langkah 3)

Gambar 5. Sistem koordinat WGS 1984

6. Masukan nilai Feature Type dalam hal ini Polygon karena peta digital yang akan dibuat berupa peta atau polygon.

Gambar 6. Feature Type pada peta

7. Mulai digitasi dengan memilih  Start Editing.

Gambar 7. Start Editing

8. Pilih layer yang akan dibuat (dalam tutorial ini Yogya Digitasi)

Gambar 8. Memilih layer yang akan di-edit

9.Pilih feature  yang akan di-edit (dalam tutorial ini Yogya Digitasi). Jika ada banyak sudah feature nanti akan tampil banyak list feature

Gambar 9, Memilih feature yang akan di-edit

10. Digitasi sudah dapat dilakukan. Jika ingin mengulang karena salah dapat menggunkan Ctrl+Z. Jika sudah selesai klik kiri dua kali.

Gambar 10. Tampilan proses digitasi

Nantikan Tutorial berikutnya

Read More

Mengambil Polygon Peta dan Disimpan ke Shapefile Baru (Tutorial ArcGIS 3)

Jika kita ingin mengambil sebagian polygon atau area suatu peta dan kemudian disimpan ke dalam shapefile baru, maka kita bisa menggunakan ArcGIS.
Berikut adalah tutorial singkatnya:

1. Pilih menu Selection kemudian Select By Attributes...
(Bila kebingunan bagaimana cara menampilkan peta dapat melihat tutorial sebelumnya:
Menampilkan Peta beserta Label dari Data SHP/shapefiles menggunakan ArcGIS (Tutorial ArcGIS 2)
)

Gambar 1. Memilih menu Selection

2. Pastikan field Layer sesuai dengan layer yang diambil polygonnya. Pilih nama variabel dan operasi hingga membentuk query yang dapat menghasilkan polygon yang kita inginkan. (Contoh pilih "PROVINSI" kemudian =, kemudian klik Get Unique Values pilih daerah yang diinginkan 'D I YOGYAKARTA' kemudian OK)

Gambar 2. Membuat query

 3. Polygon terpilih akan ter-highlight

Gambar 3. Polygon terpilih sudah ter-highlight

4. Klik kanan layer kemudian pilih Data > Export Data...

Gambar 4. Menampilkan menu Export Data

5. Tentukan dimana letak dan nama shapefile yang baru

Gambar 5. Menentukan letak dan nama shapefile baru

6. Layer baru sudah dapat digunakan

Gambar 6. Layer baru sudah ditampilkan

Read More

Menampilkan Peta beserta Label dari Data SHP/shapefiles menggunakan ArcGIS (Tutorial ArcGIS 2)

Tutorial ArcGIS yang kedua pada kali ini akan membahas bagaimana cara menampilkan peta beserta labelnya dari shapefiles.

1. Buka software ArcGIS (Folder ArcGIS > ArcMap)

Gambar 1. Membuka ArcGIS

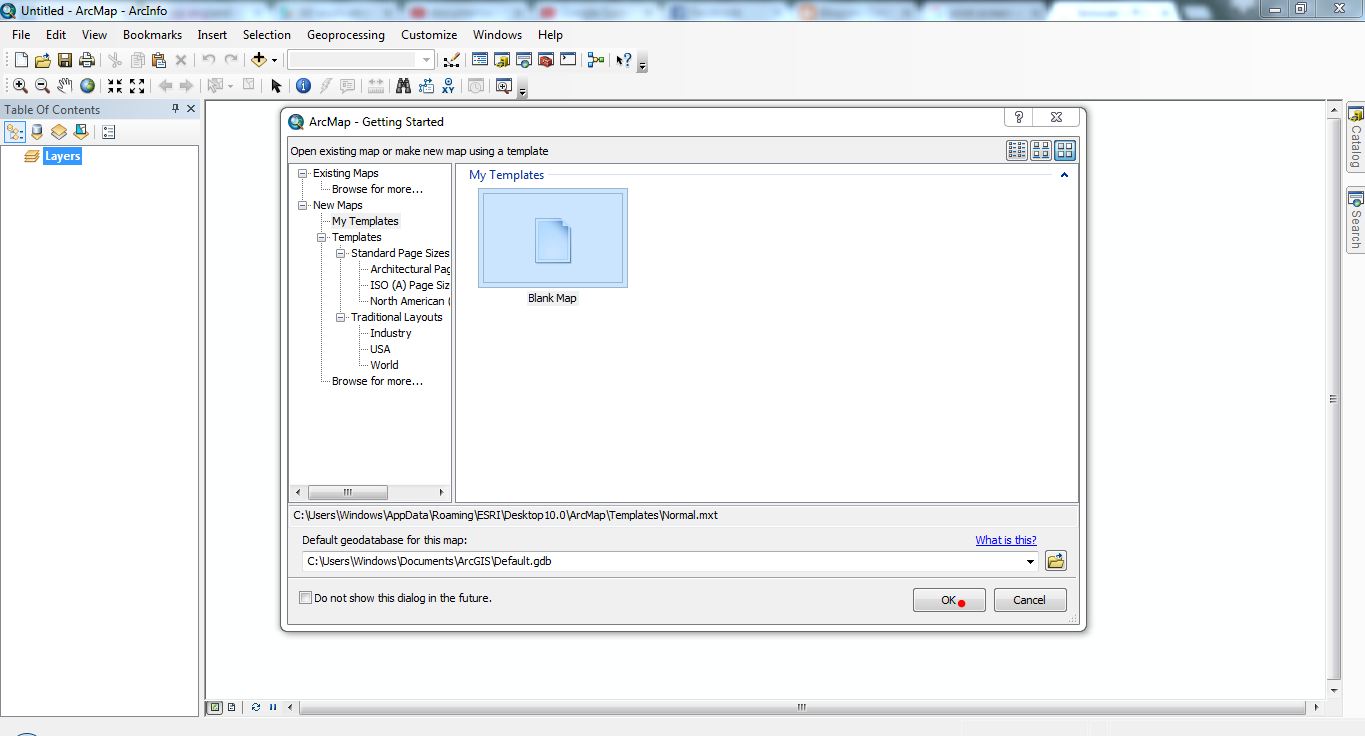

2. Karena kita pengguna baru pilih Blank Map kemudian OK

Gambar 2. Memilih Blank Map

3. Buka shapefile yang ada dengan memilih menu Add Data... (seperti Gambar 3)

Gambar 3. Memilih menu Add Data..

4. Buka direktori tempat dimana file/data shapefiles anda disimpan. Bila sebelumnya tidak menyimpan data/file tersebut maka copy-lah file/data anda seperti pada langkah nomor 5.

Gambar 4. shapefile

5. Copy file/data shapefile anda di directory ArcGIS (C:\Users\Windows\Documents\ArcGIS)

Gambar 5. Copy file/data ke direktori ArcGIS

6. Buka file/data anda dengan menggunakan ArcGIS (Seperti gambar 6)

Gambar 6. Membuka data/file shapefiles

7. Peta akan tampil seperti Gambar 7.

Gambar 7. Tampilan Peta pada ArcGIS

8. Selanjutnya tampilkan label dengan mengklik layer (dalam contoh layer Indonesia) dua kali. Kemudian pilih tab Labels lalu centang Label features in this layer kemudian pilih data yang akan ditampilkan pada kolom Label Field kemudian OK.

Gambar 8. Tampilan Layer Properties

9. Peta beserta Label akan tampil seperti Gambar 9.

Gambar 9. Tampilan peta beserta label

Nantikan tutorial ArcGIS berikutnya

jangan lupa share yaa..

Read More

Cara Menginstal ArcGIS ( Tutorial ArcGIS 1 )

ArcGIS adalah salah satu tools berbayar yang digunakan untuk meng-edit shp/peta digital dan masih banyak fungsi lainnya. (Jika menginginkan tools gratis dapat menggunakan QuantumGIS/QGIS. Ada tutorial QGIS pada blog ini : Melihat edit isi shapefile gratis, Membuat peta tematik dengan qgis ).

Pada tutorial kali ini akan menginformasikan cara menginstal ArcGIS:

1. Buka setup/instaler ArcGIS. Kemudian pilih setup seperti dalam Gambar 1. Ikuti petunjuk sampai selsai menginstal.

Gambar 1. Halaman depan instal

2. Setelah ArcGIS terinstal kemudian instal ArcGIS License Manager dengan memilih menu setup seperti Gambar 2. Ikuti petunjuk sampai selsai menginstal..

Gambar 2. Menginstal ArcGIS License Manager

3. Buka ArcGIS Administrator kemudian pilih menu ArcInfo (Concurent Use) seperti Gambar 4.

Gambar 3. Menu ArcGIS Administrator

Gambar 4, Menu ArcGIS Administrator (Desktop)

5, Kemudian Change License dengan mimilih tombol Change ketikkan @localhost seperti Gambar 5.

Gambar 5. Change License

ArcGIS sudah terinstal/dapat digunakan.

Nantikan tutorial lainya

*pada tutorial ini menggunakan ArcGIS 10
