Mengatur Tampilan Layout Peta Menggunakan QGIS 1 -QGIS

Pengaturan layout / halaman peta berguna untuk mempercantik peta selain itu juga dapat memperjelas peta. Biasanya pengaturan layout dilaksanakan sebelum peta di-print atau sebelum disajikan.

Kali ini kita akan mengatur layout peta menggunakan QGIS.

Berikut langkah-langkah / tata cara ny
1. Buka peta

Gambar 1. Membuka /  menampilkan peta

2. Pilih menu New Print Composer (seperti Gambar 2)

Gambar 2. Memilih menu New Print Composer

3. Isikan nama Composer. Nama composer harus unik atau beda dengan yang sudah ada (jika pernah buat sebelumnya)

Gambar 3. Memberikan nama composer

4. Setelah halaman kosong tampil tambah kan peta dengan cara memilih menu seperti gambar 4 kemudian letakan gambar dengan cara men-drag halaman kosong. Setelah itu peta akan tampil.

Gambar 4. Menambahkan peta

Gambar 5. Meletakan peta

5. Polygon yang tampil dapat di-zoom dan digeser-geser dengan cara  pilih peta kemudian pilih menu pindah konten item (Gambar 6). Jika ingin menggesar / memperbesar peta bisa memilih menu pilih/pindah item (Gambar 7)

Gambar 6. Memilih menu pindah konten item

Gambar 6. Memilih menu pilih / pindah item

6. Ukuran peta dapat diatur melalui menu bar sebelah kanan  (komposisi (Gambar 8))

Gambar 7. Mengatur ukuran kertas / halaman peta

7. Skala dan text dapat ditambahkan dengan memilih menu di menu bar sebelah kiri. Jika ingin menambahkan konten berupa image contoh arah mata angin dapat dilihat gambar GIF 1 dibawah

GIF 1. Menambahkan image / gambar

Silahkan explore lebih jauh sendiri yaa..

Nantikan Mengatur Tampilan Layout Peta Menggunakan QGIS  yang ke 2

Sekian dan trimakasih

Read More

Memotong ( Membelah / Memecah ) Polygon ( Peta / Vektor ) 2 -QGIS

Gif 1. Memotong / membelah / memecah / membagi peta

Jika pada tutorial sebelumnya  (https://komputasistat.blogspot.co.id/2016/11/memotong-polygon-qgis_10.html) kita memotong / memecah / membelah / membagi polygon ( peta / vektor / feature / fitur ) menggunakan temporary layer.

Pada kali ini kita akan memotong polygon dengan QGIS / QuantumGIS yang lebih mudah seperti Cut Polgons Tool yang ada pada ArcGis.

langkah - langkah /

Cara memotong polygon menggunakan QGIS / QuantumGIS

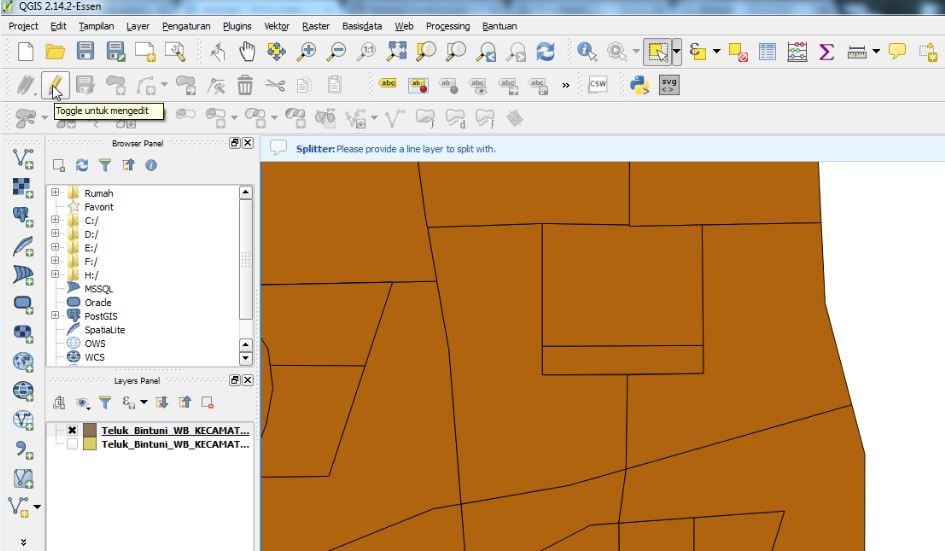

1. Aktifkan mode edit dengan memilih menu bergambar pensil. Kemudian pilih menu bergambar cursor berkotak kuning seperti gambar 1. Kemudian pilih polygon yang ingin dipotong / dibelah / dipecah.

Gambar 1. Memilih polygon yang akan dipotong / dibelah

2. Kemudian pilih Edit > Bagi fitur ( Gambar 2 )

Gambar 2. Pilih menu Bagi fitur

3.Potong dengan cara mengklik kiri mouse diluar polygon yang ingin dipotong kemudian tarik garis potong sampai keluar polygon. Garis potong tersebut harus membagi dua polygon yang ingin dipotong. Setelah itu, klik kanan mouse. Pemotongan polygon selesai ( Gambar 3 ).

Gambar 3. Pemotongan polygon telah selesai

Sekian dan trimakasih

List tutorial QGIS / QuantumGIS  berbahasa Indonesia lengkap:

https://komputasistat.blogspot.co.id/p/list-materi-qgis.html

Read More

Menggabungkan Polygon -QGIS

Gif 1. Menggabungkan polygon

Menggabungkan ( merge ) polygon atau
Menggabungkan ( merge ) Vektor
Menggabungkan ( merge )  feature
Menggabungkan ( merge )  wilayah peta

Jika sebelumnya sudah tahu cara untuk memotong polygon , maka sekarang waktunya untuk tahu bagaimana menggabungkan dua atau lebih polygon menjadi satu menggunakan QGIS / QuantumGIS.

1. Buka peta dan pilih menu bergambar pensil untuk memasuki mode / keadaan edit peta

Gambar 1. Memasuki mode edit

2. Pilih menu seperti pada gambar 2

Gambar 2. Manu pilih multiple polygon

3. Drag Polygon yang ingin di gabung

Gambar 3. Drag polygon yang ingin digabung

4. Pilih Edit > Gabung fitur yang dipilih (Gambar 4)

Gambar 4. Menggabungkan polygon

5. Masukan nilai atribut baru dari polygon yang telah digabung (Gambar 5).

Gambar 5. Memasukan nilai atribut baru

6. Kemudia OK

Sekian dan trimakasih

Read More

Cara Mengistal Plugin -QGIS

Gambar 1. Plugin QGIS

Untuk melengkapi fungsi / kegunaan QGIS kita perlu menginstal plugin. Saat menginstal plugin diperlukan koneksi internet, berikut langkah-langkah / tata cara menginstal plugin QGIS ..

1. Pilih menu Plugins > kelola dan instal plugin...

Gambar 2. Membuka menu instal plugin

2. Cari plugin yang dibutuhkan, kemudian pilih dan instal plugin

Gambar 3. Mencari plugin dan kemudian instal

3. Tunggu beberapa saat sampai proses download dan instalasi selesai.

Sekian dan Trimakasih

Read More

Memotong Polygon -QGIS

Pemotongan polygon / peta berguna  ( pemecahan polygon , pemecahan peta , pembelahan polygon, pembelahan peta) untuk membagi daerah menjadi beberapa bagian, contoh kasus ketika ada tanah milik A seluas 3 hektar kemudian sebagian tanahnya dijual dengan rincian 1 hektar kepada B dan 1 hektar tanah kepada C.

Gambar 1. Tanah A dibagi  menjadi tanah A, B dan C

Pada QGIS memotong polygon agak lebih sulit daripada menggunakan ArcGIS. Pada ArcGIS pilih polygon yang ingin dipotong pada layer kemudian pilih menu Cut Polygons Tool.

Gambar 2. Cut Polygons Tool

Pada QGIS harus membuat temporary layer terlebih dahulu.

berkut langkah-langkah pemotongan polygon menggunakan QGIS.


1. Instal plugin Digitizing Tools ( cara instalasi plugin dapat dilihat di https://komputasistat.blogspot.co.id/2016/11/cara-mengistal-plugin-qgis.html ) . Setelah terinstal akan muncul toolbar seperti gambar 3.

Gambar 3. Digitizing Tools muncul toolbar

2. Buka file polygon / shapefile / shp. Misal pemecahan / pemotongan poligon seperti gambar 5

Gambar 4, Membuka file

Gambar 5. Pemotongan polygon

2. Pilih menu bergambar pensil untuk memulai pengeditan / pemotongan /pemecahan peta (Gambar6).
Setelah menu peng-edit-an menjadi aktif, pilih menu  seperti gambar 7.

Gambar 6. Memulai edit/pemetongan

Gambar 7.

3. Pilih Poligon yang ingin dipotong. Pilih menu Edit > Salin Fitur kemudian Edit > Tempel Fitur sebagai > New Temporary Scratch Layer...

Gambar 8. Memilih polygon yang akan dipotong

Gambar 9. Salin polygon yang terpilih ke temporary layer

4. Layer baru akan muncul

Gambar 10. Muncul layer baru

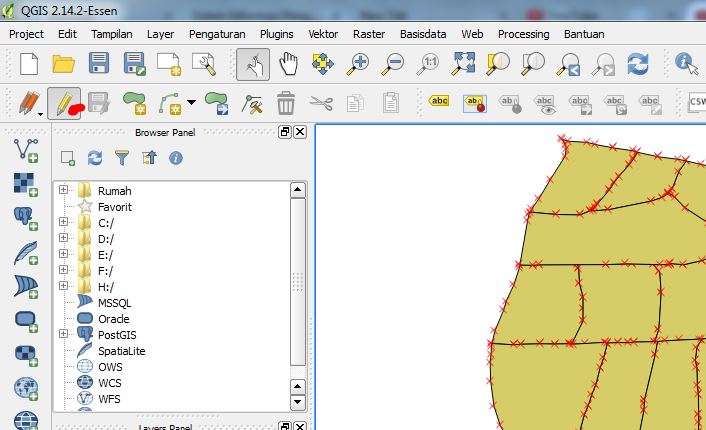

5. Lalu pilih layer baru tersebut kemudian pilih gambar pensil. Pilih peralatan Node ( Gambar 11. ), klik titik2 kemudian delete satu persatu hingga menjadi seperti gambar 12.

Gambar 11. Memilih menu peralatan node

Gambar 12. Delete titik-titik layer baru

6. Kemudian Pilih Layer Lama/atau yang layer yang ingin dipotong. Pilih menu Cut with polygon from another layer kemudian menu Fill gap with an new feature (interaktive mode) seperti gambar 12. Kemudian isi atribut polygon baru (Gambar 13).

Gambar 12. Potong layer

Gambar 13. Menambahkan Atribut

7. Pemotongan telah selesai, kemudian buang / nonaktifkan layer baru yang digunakan untuk memotong tadi. Kemudian munculkan Label (https://komputasistat.blogspot.co.id/2016/09/menampilkan-label-peta-shapefile.html) (Optional/tidak harus dilakukan) , Selanjunya hasil pemotongan akan terlihat seperti gambar 14.

Gambar 14. Hasil akhir

Sekian dan Trimakasih

Read More

Memecah Peta Vektor Sesuai Dengan Atribut Yang Sama Menjadi Beberapa Shapefile -QGIS

Membagi Layer Vektor

Sesuai dengan judul kita akan melaksanakan pemecahan peta sesuai dengan atribut yang sama menjadi beberapa shapefile atau bahasa inggris nya adalah Splitting shapefile into separate shapefiles for each feature atau bisa juga Split vector layer by attribute.
Software QGIS ada fungsi tersebut sehingga kita tidak perlu berlama2 untuk memecah / membelah Dpeta.

1. Seperti biasa buka peta nya.

Gambar 1. Membuka peta

2. Kemudian pilih menu Vector pada menu bar kemudian pilih Peralatan Manajemen Data > Split Vector Layer...

Gambar 2. Membuka form Membagi layer vektor

3. Masukan layer vecktor > pilih ID field yang unik (atribut yang akan digunakan sebagai dasar pemecahan peta) > tentukan Forder output (dimana file baru tersebut disimpan)

Gambar 3. Mengisi form Membagi layer vektor

4. Output:

Gambar 4. Ouput hasil pemecahan peta

kunjungi tutorial2 QGIS lainya di: Kumpulan QGIS Tutorial

Sekian trimakash

Read More

Mengubah file shapefile / shp menjadi file geojson

Banyak library javascript yang hanya bisa mengolah peta dari file geojson, namun bagaimana jika fle yang kita miliki berekstensi shp / shapefile. Untuk cara mudah nya mari gunakan QGIS / Quantumgis ...

1. Buka Peta

Gambar 1. Membuka peta

2. klik kanan layer peta kemudian pilih Simpan sebagai..

Gambar 2. Memilih menu Simpan sebagai

3. Pilih Geojson seperti pada gambar 3 kamudian klik tombol navigasi tentukan nama dan dimana file geojson tersebut disimpan dan Ok.. File geojson akan terbentuk

Gambar 3. Simpan file geojson

Tambahan:

Terkadang software / aplikasi atau library pembaca GeoJSON hanya mendukung sistem koordinat (Gambar 4.) tertentu, sehingga pastikan sistem koordinat mana yang akan digunakan sebelum diimport.
File GeoJSON dapat dibaca code editor bahkan notepad bawaan windows sehingga kita dapat melihat apakah sudah sama/sesuai sistem koordinatnya.

Gambar 4. CRS (Coordinate Reference System)

Sekiann dan trimakasihh..

Read More

Menggabungkan Polygon Yang Memiliki Nilai Atribut Sama Pada Peta

Jika kita ingin mengubah level peta dari level desa menjadi level kecamatan kita dapat menggabungkan polygon yang memiliki nilai atribut sama pada peta menggunakan QGIS / Quantum GIS.

1. Buka peta

Gambar 1. Peta level desa



 2. Pilih menu vektor > peralatan geoprosesing > Dissolve

Gambar 2. Membuka pengaturan Dissolve

3. Setelah form pengaturan Dissolve terbuka pilih nama atribut yang memiliki nilai sama sehingga polygon dapat disatukan / merge. Kemudian tentukan nama dan dimana file baru tersebut disimpan.

Gambar 3. Menu pengaturan Dissolve

4. Kemudian OK. shapefile baru akan terbentuk


Sekian dan trimakasihh

Read More

Meng-Edit Peta / SHP / Shapefile Menggunakan QGIS

 Meng-Edit Peta / SHP / Shapefile Menggunakan QGIS / Quantum GIS

1. Buka peta

Gambar 1. Membuka peta

2. Pilih menu icon bergambar pensil seperti gambar 2.

Gambar 2. Memilih menu icon bergambar pensil

3. Setelah menu edit aktif maka kita dapat menggunakan salah satu menu tersebut. contohnya kita akan menggeser polygon peta maka kita pilih menu seperti gambar 3.

Gambar 3. Memilih menu peralatan menu

4. Sekarang kita klik gambar peta kemudian  polygon peta dapat kita geser2/ubah sesuai keinginan

Gambar 4. Mengubah  bentuk polygon peta

Sekian dan trimakasih
